Badu PRIME 20, 20m3/h 230V 1,40kW

Badu PRIME 20, 20m3/h 230V 1,40kW


Speck

SPECK BADU Prime 20 je samonasávací bazénové čerpadlo pro filtrační oběh s předfiltrem. Napájení 230 V, příkon 1,4 kW a výkon motoru 1 kW. Přehled parametrů, rozkres a odkazy na odpovídající náhradní díly usnadňují výběr i servis. Orientačně do 80 m³ při skutečném průtoku 20 m³/h a výměně vody za 4 h. Vhodné pro slanou vodu do 5 g/l (0,5 %). Více

Kód produktu: 2190208038 Doprava a platba

24 036 Kč s DPH
Na objednávku Sledovat dostupnost - Zboží je dostupné na objednání. Po přijetí objednávky vám potvrdíme předpokládaný termín dodání.
ks
(0 ks na skladě)
Speck

SPECK BADU Prime 20 je samonasávací bazénové čerpadlo pro filtrační oběh s předfiltrem. Napájení 230 V, příkon 1,4 kW a výkon motoru 1 kW. Přehled parametrů, rozkres a odkazy na odpovídající náhradní díly usnadňují výběr i servis. Orientačně do 80 m³ při skutečném průtoku 20 m³/h a výměně vody za 4 h. Vhodné pro slanou vodu do 5 g/l (0,5 %). Více

Kód produktu: 2190208038 Doprava a platba

⭐ Hlavní benefity

  • ✅ Samonasávací provedení pro cirkulaci vody přes bazénovou filtraci.
  • ✅ Integrovaný předfiltr pro zachycení hrubých nečistot.
  • ✅ Konkrétní technické údaje pro správné dimenzování potrubí a napájení.
  • 🔧 Rozkres a přímé odkazy na díly odpovídající katalogovým kódům.

💧 BADU Prime 20 v bazénové filtraci

SPECK BADU Prime 20 je samonasávací bazénové čerpadlo pro filtrační oběh s předfiltrem. Čerpadlo dopravuje vodu přes filtrační zařízení zpět do bazénu; košík předfiltru přitom zachytává větší nečistoty, které by mohly poškodit hydraulickou část.

Řada Prime má různé hydraulické i elektrické varianty. Tento popis se vztahuje k modelu 20 s napájením 230 V. Kompaktnější provedení Prime 7–20 používá závitové přípojky.

🏊 Pro jak velký bazén je čerpadlo vhodné?

Pro tuto výkonovou variantu počítejte při návrhu jedné teoretické výměny vody za 4 hodiny s bazénem orientačně do 80 m³, pokud v instalaci skutečně dosahuje průtoku 20 m³/h. Výpočet je 20 m³/h × 4 h = 80 m³. Nejde o pevný konstrukční limit čerpadla: při jiném průtoku nebo době filtrace se vhodný objem mění.

Dlouhé nebo úzké potrubí, zanesený filtr, převýšení a ohřev zvyšují odpor a mohou skutečný průtok snížit. Filtr, ventil a rozvody musí zvládnout zvolený průtok. V teplé vodě a při vyšším zatížení bazénu může být potřeba delší denní filtrace nebo kratší návrhová doba výměny.

Je vhodné pro slanou vodu?

Ano, standardní provedení je vhodné pro bazén se solnou elektrolýzou při celkové koncentraci soli nejvýše 5 g/l (0,5 %). Ověřte požadavek solinátoru a skutečný obsah soli ve vodě. Tento limit neznamená vhodnost pro běžnou mořskou vodu ani silnější solanku. Vyšší salinitu je potřeba předem potvrdit pro konkrétní provedení čerpadla.

Co zkontrolovat při výběru a instalaci?

  • Umístění: čerpadlo lze umístit nejvýše 3 m nad hladinou nebo 3 m pod hladinou. Vyšší poloha a delší sací vedení zhoršují podmínky sání; před prvním spuštěním naplňte předfiltr vodou.
  • Provoz u bazénu: motor potřebuje větrané místo a ochranu před zaplavením. Čerpadlo se neponořuje do vody a nesmí běžet nasucho.
  • Ohřev a úprava vody: ověřte minimální i maximální průtok tepelného čerpadla, solinátoru a dalších zařízení. Podle zapojení může být potřeba obtok.
  • Napájení 230 V: ověřte elektrické jištění a způsob připojení. Provozní spotřebu určuje příkon P1; výkon motoru P2 není totéž co odběr elektřiny.
  • Údržba: pravidelně čistěte košík předfiltru, kontrolujte těsnění víčka a tlak na filtru. Při nebezpečí mrazu vypusťte čerpadlo i ohrožené části potrubí.

📐 Technické parametry

ParametrHodnota
Výrobce / modelSPECK / BADU Prime 20
Kód produktu2190208038
Napájení1~ 230 V / 50 Hz
Příkon P1 / výkon motoru P21,4 / 1 kW
Jmenovitý proud při 230 V6,7 A
Maximální dopravní výška Hmax16,9 m
Připojení sání / výtlakVnitřní závit sání Rp 2″ / výtlak Rp 1½″
Doporučené vedení sání / výtlak do 5 m63 / 63 mm
Samonasávací provedení / umístěníAno; max. 3 m nad / 3 m pod hladinou
Krytí / izolační třídaIP55 / F
Otáčky motoru2 840 min⁻¹
Maximální tlak v tělese2,5 bar
Teplota vody40 °C v rozsahu GS; konstrukčně 60 °C podle technického listu
Akustický tlak Lpa ve vzdálenosti 1 m61,5 dB(A)
Akustický výkon Lwa70 dB(A)
Hmotnost standardního provedení16,3 kg
Maximální délka standardního provedení519 mm
Podklad pro uvedené parametryTechnický list výrobce 01/2017

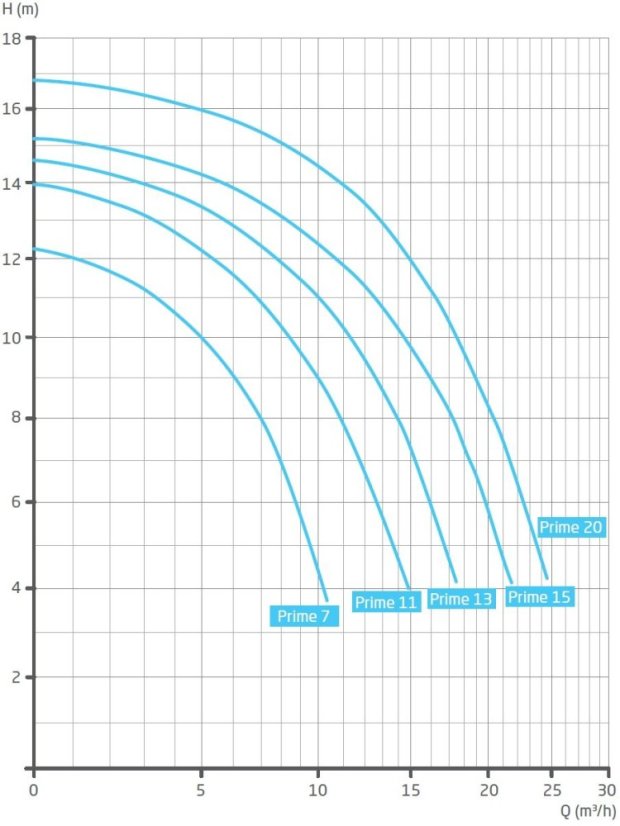

Údaje odpovídají standardnímu provedení v technickém listu 01/2017. U staršího čerpadla nebo jiného motorového provedení porovnejte štítek a výrobní číslo. Hmax je maximální dopravní výška, nikoli současně dosažitelný průtok. Skutečný průtok určuje charakteristika čerpadla a odpor filtru, potrubí i armatur.

🛠️ Instalace, provoz a údržba

  • Před prvním spuštěním naplňte předfiltr vodou podle návodu. Samonasávání neznamená povolení provozu nasucho.
  • Sací vedení musí být těsné. Zanesený košík, netěsné víčko nebo omezené sání mohou snižovat výkon a způsobovat zavzdušnění.
  • Před otevřením předfiltru odpojte napájení, uzavřete potřebné armatury a uvolněte tlak v instalaci.
  • Košík pravidelně čistěte a kontrolujte stav těsnění. Pro zazimování vypusťte vodu, pokud hrozí zamrznutí.
  • Elektrické zapojení a jištění musí odpovídat návodu a motorovému štítku; zapojení svěřte odborníkovi.

🔎 Rozkres a náhradní díly

Rozkres z katalogu SPECK zobrazuje celou příslušnou řadu. Níže jsou díly z našeho exportu, které lze přiřadit k tomuto modelu podle katalogu nebo uvedeného potvrzení prodejce. Číslo pozice odpovídá rozkresu; množství udává počet dílů v čerpadle, nikoli obsah prodejního balení. U výrobních změn je uvedené časové omezení.

Rozkres náhradních dílů SPECK BADU Prime 7, 11, 13, 15, 20 / BADU 90

PoziceKód SPECKNáhradní dílKs v čerpadleKompatibilita / omezeníProdukt
143290.1114.300Košík předfiltru BADU Prime 7–201Kompatibilita podle katalogového kódu SPECK.Zobrazit díl
412.2292.1141.220O-kroužek tělesa 190 × 5,5 mm1Kompatibilita podle katalogového kódu SPECK.Zobrazit díl
412.4230.2002.062O-kroužek vypouštěcí zátky 11 × 2,5 mm1Kompatibilita podle katalogového kódu SPECK.Zobrazit díl
433292.0343.310Kompletní mechanická ucpávka 20 mm1Mechanická ucpávka 20 mm; ověřte provedení původní sestavy.Zobrazit díl
903292.3591.201Vypouštěcí zátka G 1/41Kompatibilita podle katalogového kódu SPECK.Zobrazit díl
—290.2070.105Lemový nákružek připojení Badu Prime—Možný díl pro řadu Prime podle názvu; konkrétní model není potvrzen. Ověřte průměr, závit a provedení přípojky. Není automaticky v příslušenství.Zobrazit díl

Při výběru dílu porovnejte model, katalogový kód a případnou výrobní změnu. Rozkres může obsahovat i díly, které nejsou uvedené v této tabulce.

❓ Praktické otázky

Jak zvolit správný výkon čerpadla?

Porovnejte požadovaný průtok s charakteristikou čerpadla při skutečném odporu instalace. Zohledněte velikost filtru, délku a průměr potrubí, převýšení a další zařízení ve filtračním okruhu.

Stačí pro objednání dílu název řady?

U běžných dílů pomůže rozkres, ale oběžná kola, motory a díly měněné během výroby vyžadují přesnou variantu. Rozhodující je katalogový kód a případně výrobní číslo.

📄 Dokumentace

Technický list výrobce BADU Prime 20 (01/2017). Rozkres a kompatibilita dílů: katalog SPECK Ersatzteil-Preisliste BADU 2025, PDF strana 72 a tabulky 73, 75.

Parametry
Průtok Nad 15–20 m3/h
Pro objem bazénu 60–80 m3
Napětí 230 V
Pro slanou vodu Ano
Průtok Nad 15–20 m3/h
Pro objem bazénu 60–80 m3
Napětí 230 V
Pro slanou vodu Ano
